[2021 소프트웨어 공모전] 안면비대칭 계산 방법과 결과 예측

    이전 글에서 설명한 API와 logistic regression을 이용하여 얼굴 비대칭성을 계산하고 정상인과 환자 사진을 학습시켜 결과를 예측하도록 하였다. 뇌졸중 자가진단에 머신러닝을 사용하기 위해선 3단계의 과정이 필요하다. 첫 번째는 비대칭성 계산, 두 번째는 학습, 세 번째는 예측이다. 이 세 가지 단계는 다음과 같이 이루어져있다.



비대칭성 계산

    우리가 구현하고자 하는 기능을 위해선 얼굴의 눈, 코, 입을 인식하고 위치를 알 수 있는 API가 필요했다. 이 API는 github에 있는 cv2, dlib를 사용한 코드를 얻어올 수 있었다. API를 이용하여 아래 그림처럼 얼굴의 좌표를 얻을 수 있다.

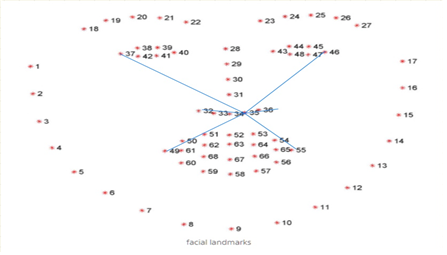

뇌졸중의 초기 증상중 하나인 안면마비를 검증하기 위해 안면마비 환자들의 특징을 알아보았고 환자가 웃었을 때 왼쪽과 오른쪽의 비대칭성을 통해 의사가 판단한다는 것을 알 수 있었다. 따라서 얼굴의 좌표를 이용해 얼굴 중앙을 중심으로 3가지를 특징을 종합하여 왼쪽과 오른쪽의 비대칭성을 계산해보았다. 특징은 다음 3가지이다. 괄호 안에 있는 숫자는 아래 사진에서의 좌표 번호이다.

안면 비대칭을 확인하기 위한 거리 계산

1. 중심(34)에서 왼쪽 눈 끝(37)까지의 거리 : 중심(34)에서 오른쪽 눈 끝(46)까지의 거리

2. 중심(34)에서 왼쪽 코 끝(32)까지의 거리 : 중심(34)에서 오른쪽 코 끝(36)까지의 거리

3. 중심(34)에서 왼쪽 입술 끝(49)까지의 거리 : 중심(34)에서 오른쪽 입술 끝(55)까지의 거리



    얼굴의 비대칭성이 심할수록 왼쪽과 오른쪽 거리의 차이가 더 커질 것이다. 따라서 비대칭성을 표현하는 수는 (작은 거리)/(큰 거리)를 이용하여 비율로 나타내었다. 즉 이 값이 1에 가까울수록 얼굴이 대칭적이고 1에서 멀어질수록 얼굴이 비대칭적이라는 말이다. 눈, 코, 입에 (작은 거리)/(큰 거리) 식을 이용하여 각각 계산하고 그 합을 더하였다. 따라서 3가지를 합하므로 3에 가까울수록 얼굴이 대칭적이라는 것이다.



학습

    실제 환자 사진과 정상인 사진으로부터 계산한 비대칭성을 나타낸 수를 이용하여 학습을 시켜야한다. 실제 환자 얼굴은 개인정보이기 때문에 많은 사진을 구할 수 없었다. 따라서 크롤링을 이용해 구글에서 찾을 수 있는 환자의 사진을 최대한 많이 모아보았다. 그 결과 160장의 사진을 구할 수 있었다. 정상인의 사진도 비슷한 개수로 구글링을 통해 154장을 구하여 총 314장의 사진으로 학습을 진행하였다. 1번 과정을 통해 얼굴의 비대칭성을 수로 표현할 수 있었다. 그 다음엔 각 사진이 하나의 숫자로 표현되기 때문에 logistic regression의 Classification을 이용하여 뇌졸중이 의심된다(1) 아니다(0)로 판단할 수 있다. 학습 과정은 다음과 같다.



- linear regression(선형 회귀)

    선형 회귀로 환자와 정상인으로부터 계산한 비대칭성을 나타내는 수들의 분포로부터 최적의 직선을 하나 만든다. 수치미분을 하며 학습시킬 비대칭성 수들로부터 최적의 직선을 만든다. 이 직선의 기울기가 W, y절편이 b이다. x가 뇌졸중이 의심되는지 판단하고자 하는 사람의 비대칭성을 계산한 수라고하면 (W*x + b) 값은 학습한 점들로부터 유추되는 예측 값이다. 매번 학습시킬 수 없기 때문에 학습한 결과인 W값과 b값은 파일에 저장하여 예측을 할 때 사용된다.



- Classification(분류)

    과정 1에서 한 선형 회귀의 결과 값은 뇌졸중이 의심되는지 판단하기 위해 1 또는 0의 값만을 가져야한다. 따라서 분류에 자주 사용되는 함수인 sigmoid 함수를 이용하여 1과 0 사이의 값으로 나타낸다. sigmoid함수는 오른쪽과 같은 수식과 함수 그래프로 나타난다. 따라서 sigmoid함수의 결과 값이 0.5보다 크면 안면마비일 확률이 높다는 뜻이므로 1을 리턴하고 0.5보다 작으면 안면마비일 확률이 낮으므로 0을 리턴한다.

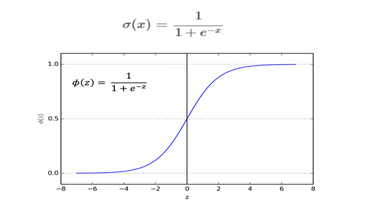

sigmoid 함수 수식과 그래프

- 학습 과정 구성도

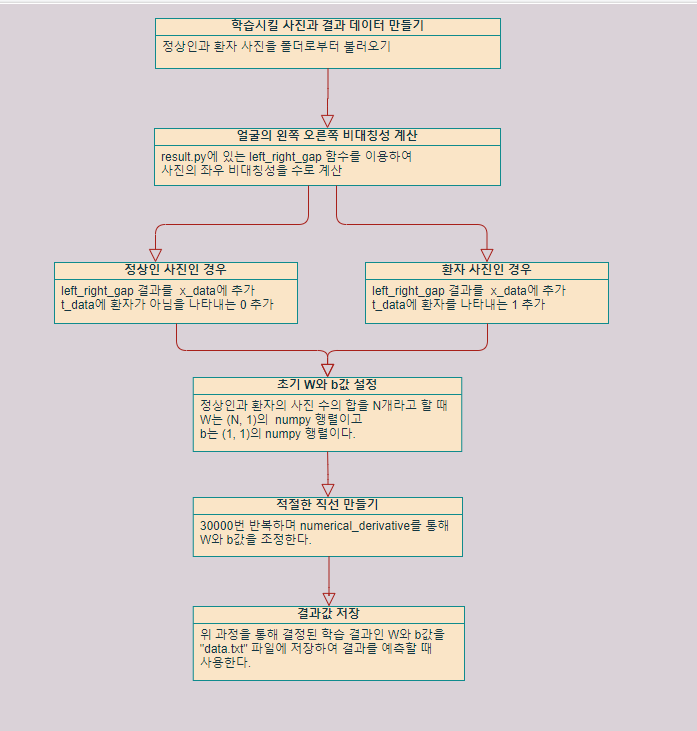

train.py 구성도



예측

     이제 학습된 결과를 이용해 사용자로부터 사진을 받으면 안면마비인지 예측할 수 있다. 우선 사진의 비대칭성을 나타내는 수를 구하여 Wx + b값을 얻는다. 그 다음 결과 값을 sigmoid함수에 넣어 0.5보다 클 경우 안면마비로 판단, 0.5보다 작을 경우 안면마비가 아닌 것으로 판단할 수 있다. 결과를 예측하는 과정은 아래와 같은 구성도와 같이 동작한다.

result.py 구성도



예시

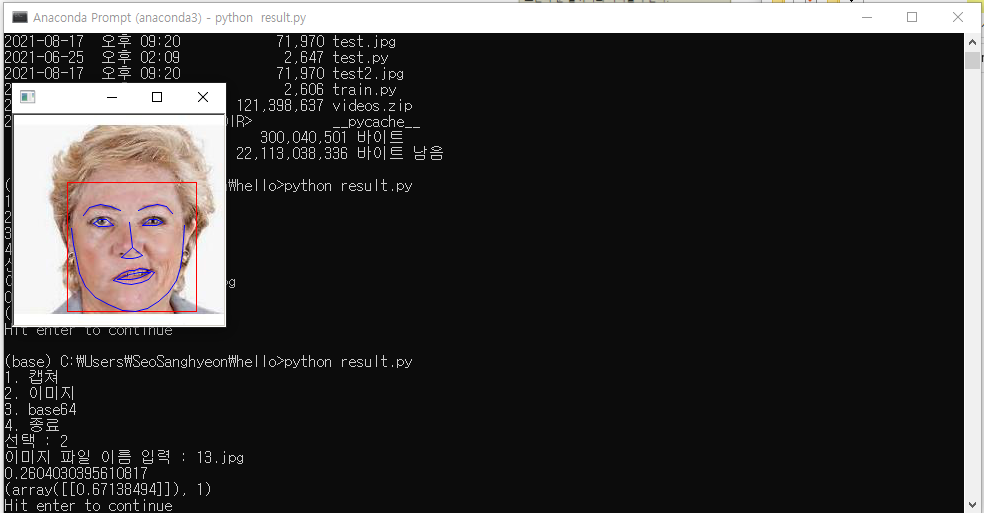

환자 사진 예시

환자 사진을 예측한 결과이다. 아래서 세 번째 줄에 있는 0.2604..라는 값은 0이 완전 대칭이라고 할 때 얼마나 비대칭적인지를 나타낸 값이다. numpy배열로 나타난 아래서 두 번째 줄의 첫 번째 원소인 0.67138494는 sigmoid함수 결과 값으로 0.5보다 클 경우 뇌졸중으로, 0.5보다 작을 경우 정상으로 나온다. 0.67138494은 0.5보다 크므로 뒤에 1이라는 결과가 나와 뇌졸중 의심으로 판단한 것을 알 수 있다.

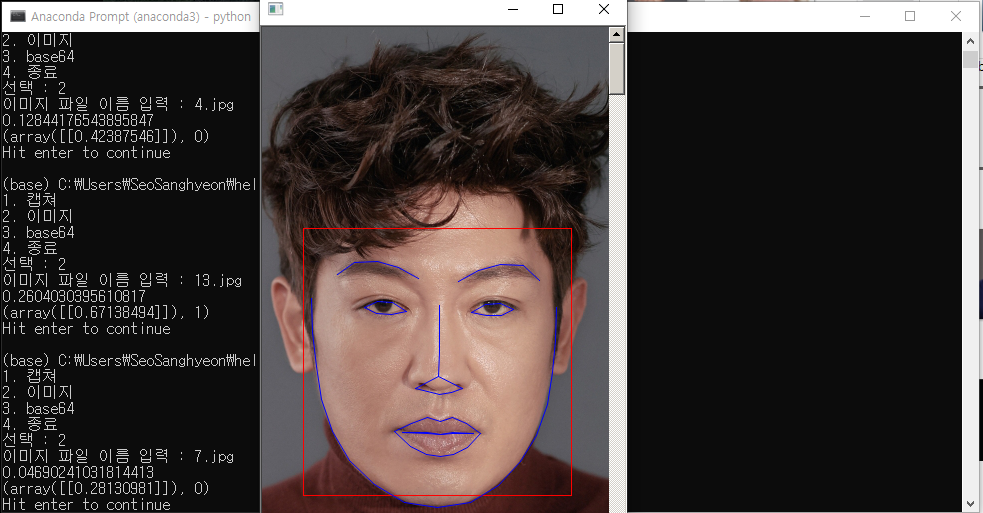

정상인 사진 예시

정산인 사진을 예측한 결과이다. 환자 사진과 비교해보면 0.0469..라는 값으로 0에서 크게 벗어나지 않은 것을 볼 수 있다. 또 0.28130981의 sigmoid 결과값은 0.5보다 훨씬 작은 수치로 뇌졸중 의심이 되지 않는다고 예측한 것을 알 수 있다.



머신러닝과 딥러닝API를 이용하여 안면비대칭을 진단하는 과정은 이렇게 이루어진다. 이제 사용자가 이용할 수 있게 웹사이트에 올려 사진을 받고 결과를 보여주는 작업이 남았다.
